东北大学崔伟斌教授团队在Material research letters发表研究文章
文章导读
追求高性能钕铁硼磁体时，你是否陷入了“堆重稀土”的成本陷阱？大多数人认为只有增加昂贵元素的用量才能提升矫顽力，但东北大学的最新研究却揭示了一个反直觉的真相：仅需引入0.7%的Tb元素，就能实现性能的跨越式提升。这场突破的关键不在于量，而在于微观结构中一种极罕见的原子排列，以及Cu元素在界面处扮演的神秘角色。这个被隐藏的物理机制究竟如何化解晶格错配的压力？答案可能颠覆你对高性能磁体设计逻辑的认知。
— 内容由好学术AI分析文章内容生成，仅供参考。
近日，东北大学EPM实验室崔伟斌教授团队在稀土永磁材料研究领域取得重要进展。相关成果以Impact of RE-rich phases on magnetic properties in RE-Fe-B sintered magnets by Tb diffusion为题，在国际知名期刊Material research letters发表。东北大学为该论文的第一完成单位，材料科学与工程学院博士研究生李强为第一作者，EPM实验室材料物理学科崔伟斌教授为本文通讯作者。我校分析测试中心为本研究提供有力支撑。
东北大学崔伟斌教授团队以重稀土晶界扩散方式，仅通过引入占总稀土含量0.7％的Tb元素，显著提升了烧结钕铁硼永磁材料的矫顽力。扩散后磁体中观察到明显的重稀土扩散壳层以及Tb-O富集的三角晶界相。

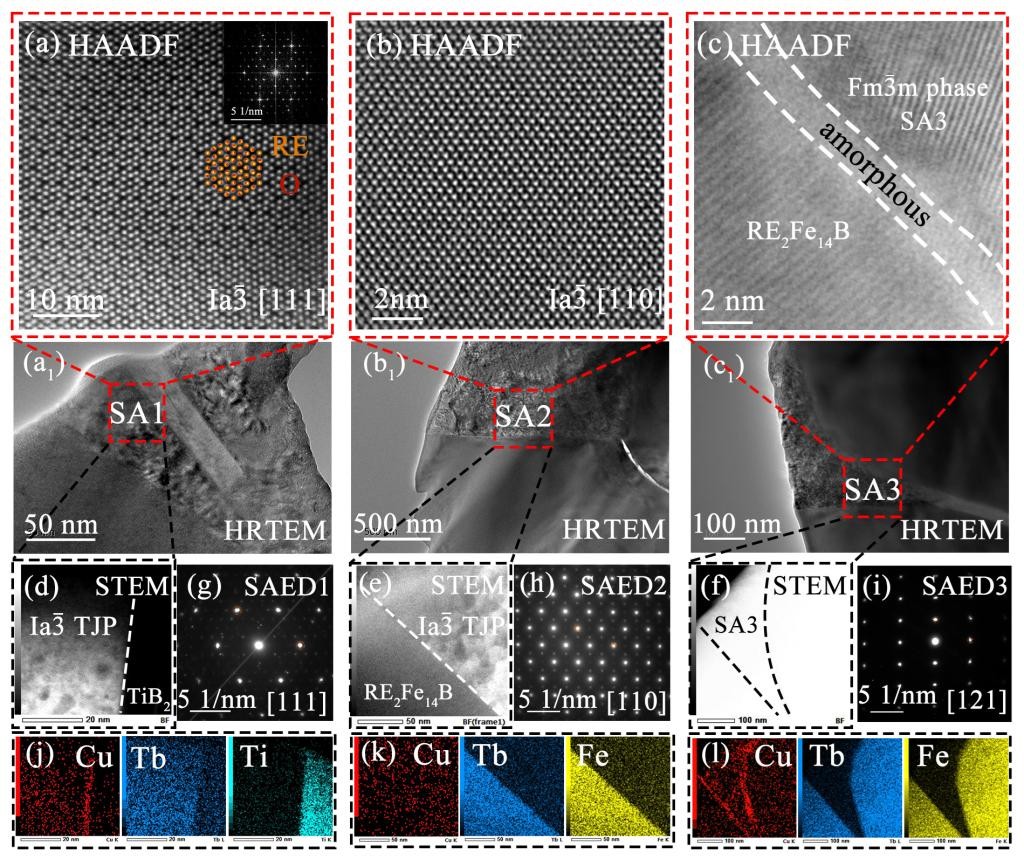

通过TEM表征进一步分析晶界扩散对扩散后磁体富稀土相的影响。在Ia-3相[111]轴上的HADDF图像中观察到了的特殊原子排列，这与Fm-3m型富稀土相的原子排列有着明显的区别。这为分辨Ia-3相提供了更直观的证据。同时在Fm-3m型富稀土与主相之间，以及Ia-3相与Ti-rich之相间观察到了一种明显的Cu富集的现象。揭示了Cu过渡区减小界面应力，有效缓解高晶格错配对主相的影响的作用。
该研究对富稀土相如何影响烧结钕铁硼永磁材料性能给出进一步解释，揭示了不同三角晶界相在影响磁体矫顽力的深层原因，持续推动高性能稀土永磁材料的研究和发展。
© 版权声明
本文由分享者转载或发布，内容仅供学习和交流，版权归原文作者所有。如有侵权，请留言联系更正或删除。
相关文章
之前做实验也遇到过Tb扩散，确实矫顽力提升明显，但界面控制很难。
文章写得也太专业了，能不能用大白话解释一下😂
这个Cu富集过渡区是偶然现象还是普遍存在？需要更多验证吧。
挺厉害的，0.7%的Tb就能提升矫顽力，效率真高。
