研究开发兼具通用性与可扩展性的钙钛矿结晶调控新策略
文章导读
你想把实验室里那片看似完美的钙钛矿薄膜放大到可商业化的面积，却总在底部界面出乱子：孔洞、凹槽、电子陷阱让效率和稳定性打折，工艺一放大就崩盘。大多数人盯着配方和厚度改来改去，却忽略了一个决定性细节——底部结晶行为和局部溶剂环境。最新研究把注意力从配方搬到“预先种下的晶体—溶剂化物”上：把具有锁定溶剂的低维纳米晶当作种子，既改变基底润湿性，又在退火时释放受控溶剂，创造出一种温和的“晶格约束溶剂退火”氛围，底层晶粒因此致密且取向更好。关键是，这套思路在狭缝涂布放大测试中把49.9 cm2组件的效率保住到23.15%，效率损失小于3%，暗示着真正的可扩展路径并不在更贵的材料或复杂设备，而在界面和溶剂释放的时序控制。想知道这套策略对你现有工艺意味着什么该如何改动，哪些变量是你必须先停手别碰的？
— 内容由好学术AI分析文章内容生成，仅供参考。
钙钛矿太阳能电池因其高效率和溶液可加工性，被视为下一代光伏技术的重要方向。近年来，基于自组装单分子层（SAM）的倒置结构钙钛矿太阳能电池在效率上取得显著突破，但其底部界面难以控制的微观结构和电子缺陷仍是制约其性能和稳定性的关键瓶颈。
近日，中国科学院青岛生物能源与过程研究所等研究团队，提出一种创新的晶体—溶剂化物预晶种（CSV）诱导生长策略。该方法将低维卤化物晶体—溶剂化物（PDPbI4·DMSO）作为“晶种”，预沉积于SAM修饰基底上，从而实现对钙钛矿薄膜底部结晶过程、微观形貌及界面电子结构的全面调控。
CSV纳米晶具有各向异性棒状形貌，可改善疏水SAM表面的浸润性，促使钙钛矿前驱体溶液均匀铺展。在结晶过程中，这些纳米晶作为异相成核位点，加速钙钛矿生长。同时，其结构中锁定的DMSO分子在热退火时可控释放，形成“晶格约束溶剂退火”环境，在薄膜底部提供温和溶剂氛围，促进晶粒重组与生长。这一机制结合晶种诱导，有效消除了界面孔洞、平滑了晶界凹槽，获得了致密且取向更优的底部晶体结构。
研究团队进一步将CSV预晶种法与狭缝涂布工艺结合，成功制备出入光面积为49.91cm2的钙钛矿太阳能微型组件，实现23.15%的转换效率，放大后效率损失差小于3%。该成果在同类研究中表现出优异的工艺放大能力与均匀性控制水平。
该研究工作不仅为反式钙钛矿太阳能电池的界面调控提供了高效、可扩展的解决方案，其提出的“晶体—溶剂化物预晶种”概念更是一个具有拓展性的材料平台。
相关研究成果以Crystal-solvate pre-seeded synthesis for scalable perovskite solar cell fabrication为题，发表在《自然-合成》（Nature Synthesis）上。该研究工作得到国家自然科学基金等的支持。

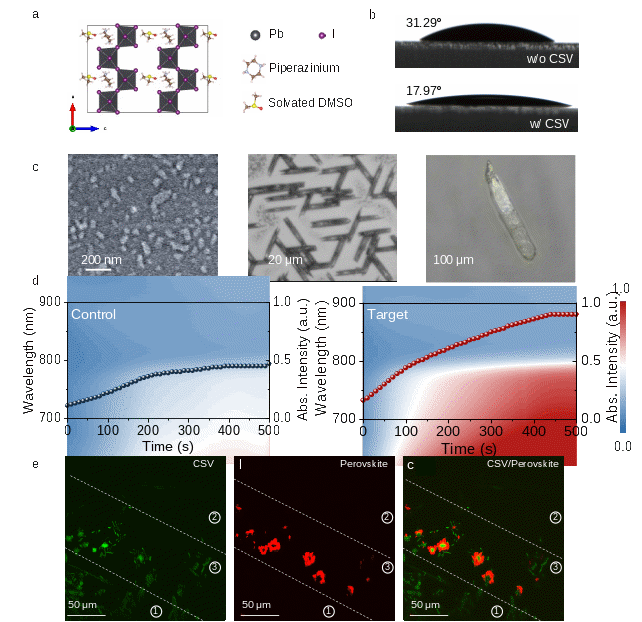

CSV预晶种的作用机制

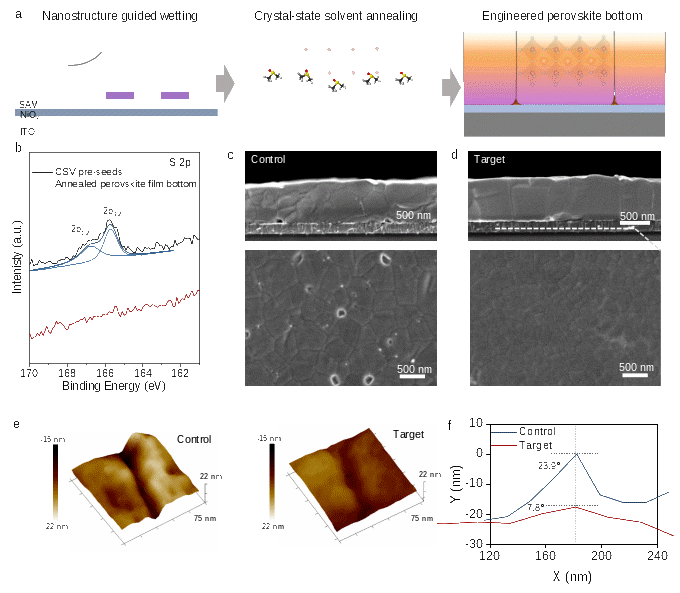

“晶格约束溶剂退火”后钙钛矿薄膜的微观结构
© 版权声明
本文由分享者转载或发布，内容仅供学习和交流，版权归原文作者所有。如有侵权，请留言联系更正或删除。
相关文章
这方法真能放大到49cm²还保持23%效率？有点不敢信🤔
