质子交换膜电解水制氢低铱催化剂研究取得进展
文章导读
你还在为质子交换膜电解水制氢的催化剂成本头疼？铱价高企，传统催化剂寿命短、活性差，每次更换都在烧钱。大多数人以为降低铱载量必然牺牲性能，但中科院团队的最新研究颠覆了这个认知——他们用超细高熵合金催化剂，硬是把反应路径从吸附质演化机制切换成晶格氧机制，还通过多元素协同构建了动态自修复，解决了结构退化问题。实测数据让人震惊：在铱载量仅0.4mg/cm²的条件下，稳定运行超过2000小时。这个突破背后藏着一个反直觉的设计逻辑——你敢赌这能让你省下多少成本？
— 内容由好学术AI分析文章内容生成，仅供参考。
质子交换膜电解水制氢是绿氢生产的核心技术，但其阳极氧析出反应环境恶劣、动力学迟缓，且对贵金属铱高度依赖。传统铱基催化剂的吸附质演化机制存在理论过电位极限，反应速率受限于含氧中间体吸附能的线性比例关系。晶格氧机制可通过O-O直接耦合绕过这一限制，但易因氧空位累积导致催化剂结构退化失活。当前在低铱载量条件下兼顾催化活性与结构耐久性，是该领域的重要难题。
近日，中国科学院上海高等研究院研究团队研制出超细IrRuCoMnV高熵合金催化剂（HEA@IrRu）。该催化剂通过构建富IrRu表面层与高熵合金内层结构，利用多元素协同效应调控电子结构及界面配位环境，将阳极氧析出反应路径从吸附质演化机制转换为具有更高本征活性的晶格氧机制。
团队通过引入Mn、V等亲氧过渡金属元素，构建氧空位动态补充的动态自修复机制，缓解了晶格氧机制路径中结构退化失活问题。质子交换膜电解水实际测试结果表明，该催化剂在铱载量0.4mg cm-2条件下，实现了2000小时以上稳定运行，具有低贵金属载量、高活性、长寿命特性，为酸性阳极氧析出反应催化剂设计提供了新思路。
相关研究成果发表在《先进功能材料》（Advanced Functional Materials）上。研究工作得到科学技术部、中国科学院等的支持。

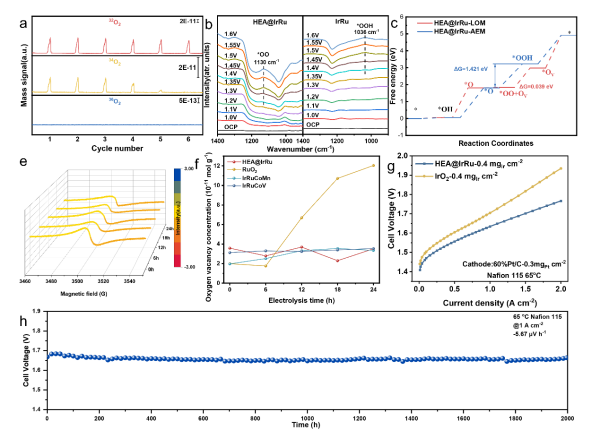

HEA@IrRu的阳极氧析出反应机理与质子交换膜电解水性能验证
© 版权声明
本文由分享者转载或发布，内容仅供学习和交流，版权归原文作者所有。如有侵权，请留言联系更正或删除。
相关文章
之前搞过电解水实验，催化剂衰减确实头疼，这个动态自修复机制有点东西
又是发论文的节奏，离商用还远吧😂
0.4mg的铱载量跑2000小时，实验室数据看着不错，量产稳定性咋样呢
这个高熵合金的思路挺有意思，不知道实际成本能降多少
