电化学合成氨研究取得进展

科研动态5小时前更新 02fccbe7f034c4ac

12 1 0

2026年第四届亚洲计算机视觉、图像处理与模式识别国际会议 (CVIPPR 2026)

文章导读

1000小时稳定运行、工业级电流密度下高效产氨——中国科学院大连化学物理研究所团队通过电化学原位重构策略，构建出铜—氢化钯（Cu—PdHx）界面活性位点，显著提升硝酸盐还原合成氨的效率与稳定性。该技术不仅实现近85%的法拉第效率和高产率，更在百平方厘米级膜电极电堆中完成放大示范，为绿色氨合成与氮资源循环利用提供了兼具高性能与可扩展性的新路径。这项发表于《自然·合成》的突破，或将加速电化学合成氨迈向工业化应用。

— 内容由好学术AI分析文章内容生成，仅供参考。

氨在农业生产和下一代无碳能源体系中发挥着重要作用。可再生能源驱动的电催化还原硝酸盐（NO₃^–）合成氨（NH₃），是实现氨生产脱碳和氮资源循环利用的有效途径。然而，缓慢的反应动力学与竞争性的析氢反应是电化学合成氨面临的主要挑战，研制高性能催化剂和电解器件是提升电化学合成氨性能，以及促进其实际应用的关键。

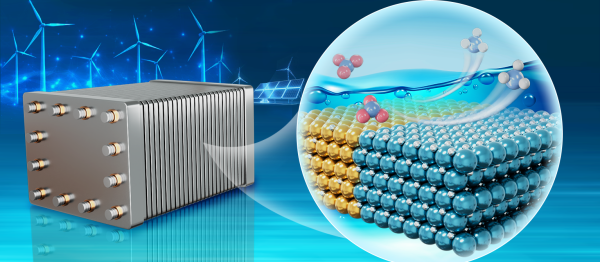

近日，中国科学院大连化学物理研究所团队，通过电化学原位重构策略，构建了高效电化学还原硝酸盐合成氨的铜—氢化钯（Cu—PdH_x）界面活性位点，实现了膜电极电解器件中1000小时工业级电流密度制氨，并开展了合成氨电堆放大示范。

研究团队研制出的高性能铜/钯（CuPd）催化剂，在电化学反应条件下，可原位形成具有高本征活性的Cu—PdH_x界面位点。团队将该催化剂组装到碱性膜电解器中，实现了NH₃的高效合成。研究发现，在总电流密度为5A cm^–2时，氨法拉第效率为85.3%，全电池电压为2.56V，NH₃产率达到19.9mmol h^–1cm⁻²；该反应在2A cm^–2电流密度下能稳定运行1000小时。

器件工况原位谱学表征结合密度泛函理论计算结果表明，双相界面的构建和PdH_x相的原位形成，共同提升了催化剂的本征活性，Cu—PdH_x界面处氢物种的重新分布，有效调节了界面活性位点的局部电子结构，从而优化了NO₃⁻吸附和NH₃脱附。团队进一步研制了5个串联的电极面积为100cm²的膜电极电解电堆，开展了电化学合成氨放大示范：在电流为500A时，NH₃生成速率达8.7mol h^–1，可在100A电流以1.6mol h^–1的速率连续产氨100小时。
