质子交换膜电解水制氢低铱膜电极研究取得进展
文章导读
如何在减少95%铱用量的情况下，反而提升电解水制氢性能？我国科研团队最新突破性成果揭晓答案！针对质子交换膜电解技术因高铱催化剂导致成本居高的难题，中科院上海高等研究院创新提出“锥状阵列+超薄铂层+铂纳米花”多层级结构设计，通过纳米压印、溅射与原位生长三步工艺，协同优化导电性与传质效率。实验证明，该膜电极在仅0.096mg cm⁻²的超低铱负载下，性能超越传统高铱催化剂，为绿色制氢规模化提供了极具前景的技术路径。
— 内容由好学术AI分析文章内容生成，仅供参考。
质子交换膜水电解技术是绿色制氢的关键技术，契合可再生能源波动性。然而，质子交换膜水电解技术因阳极铱（Ir）基催化剂用量高，导致成本高，阻碍了其规模应用。降低Ir用量的研究主要聚焦于两个方面：一是通过开发新型电催化剂来提升其本征活性；二是在构建纳米结构膜电极（MEA），提升催化剂利用率与电性能。
近期，中国科学院上海高等研究院研究团队，提出“锥状阵列+超薄Pt层+Pt纳米花”的多层级结构设计理念。研究通过精准构建纳米压印光刻、离子溅射、原位生长三步工艺，可同时解决传统MEA导电性和传质受限两大痛点。同时，超薄Pt层兼具使面内导电性提升12.3倍，并作为成核位点诱导Pt纳米花生长的双重功能，可实现结构与性能协同优化，进而实现0.096mg cm⁻²低Ir负载下的高性能，较传统MEA节省95%以上Ir，且在2.0A cm⁻²下槽压（1.758V）优于高Ir负载的传统MEA（1.797V@ 2mg cm-2），为质子交换膜水电解的低Ir化应用提供了新思路。
相关研究成果发表在《先进功能材料》（Advanced Functional Materials）上。研究工作得到国家自然科学基金委员会、科学技术部、中国科学院等的支持。

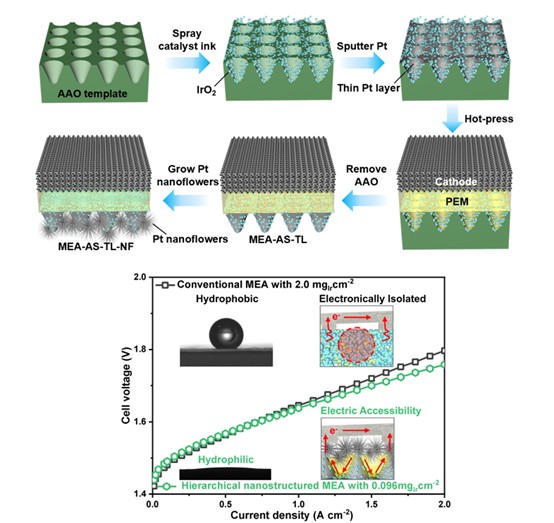

多级结构膜电极制备与性能示意图
© 版权声明
本文由分享者转载或发布，内容仅供学习和交流，版权归原文作者所有。如有侵权，请留言联系更正或删除。
相关文章
这技术太牛了，省了95%的铱！
